●マッハシステムとは
高気密、高断熱住宅のメリットを最大限に活かすのが全館空調と言われています。
しかし、現在の全館空調システムは省エネとは言い難いです。
そこで、市販の壁掛けルームエアコン1台で冷暖房ができ、同時に換気、空気浄化、加湿、除湿を行うことができる省エネで快適な室内環境を可能にした次世代全館空調がMaHAtシステムです。(特許 第5094894号 特許 第5067769号)
小屋裏などに設置した空調室に家庭用エアコン1台を設置し、程よく温度調節した新鮮な空気を消費電力約5wの送風機18台で床下から小屋裏まで全館くまなく送風・循環させる省エネで快適なシステムです。
長期メンテナンスもエアコンと送風機だけと簡易で安心。
屋外の空気を取り込む際は空気浄化フィルターでホコリや花粉などもカットします。
さらに詳しい情報はマッハシステム公式ページをご覧ください。
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/mahasystem02.jpg)

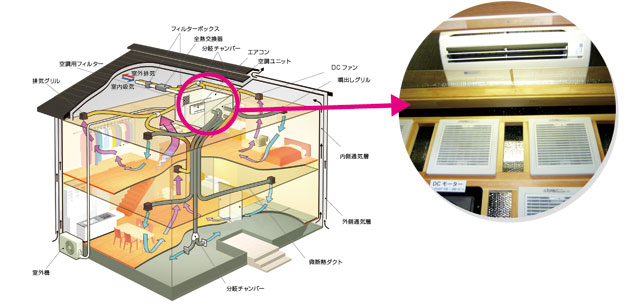

●マッハシステムの構成図《空調+換気》
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/20140122hama02.jpg)
換気システム部分と空調システム部分が融合したものがMaHAtシステムです。
●マッハシステム施工例 -松山市 M様邸-
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/01dc0410105.jpg)

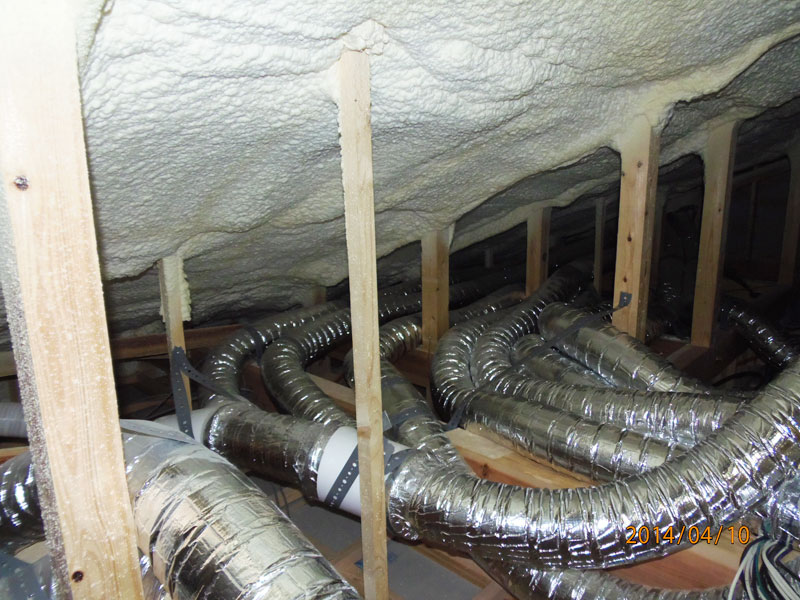

排気ダクトと給気ダクト
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/02dc041090.jpg)

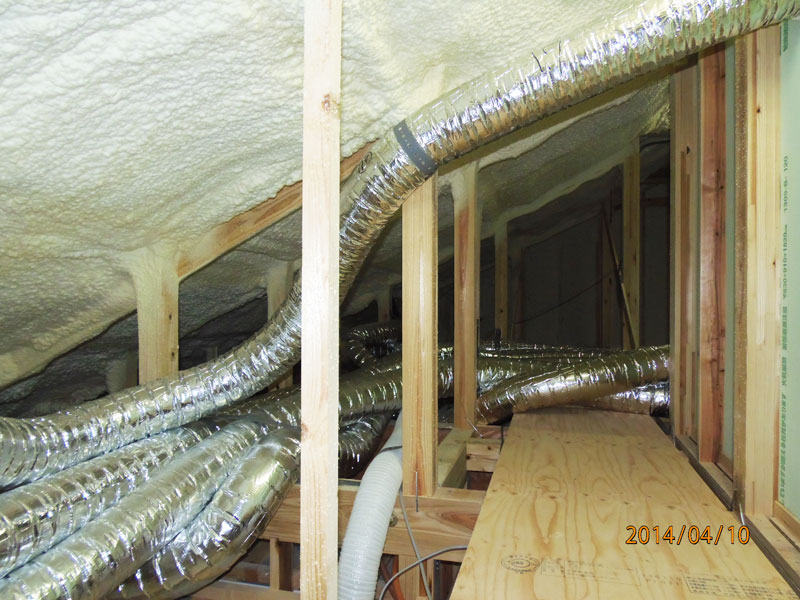

小屋裏の送風ダクトとフィルターメンテナンス通路
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/03dc030618.jpg)

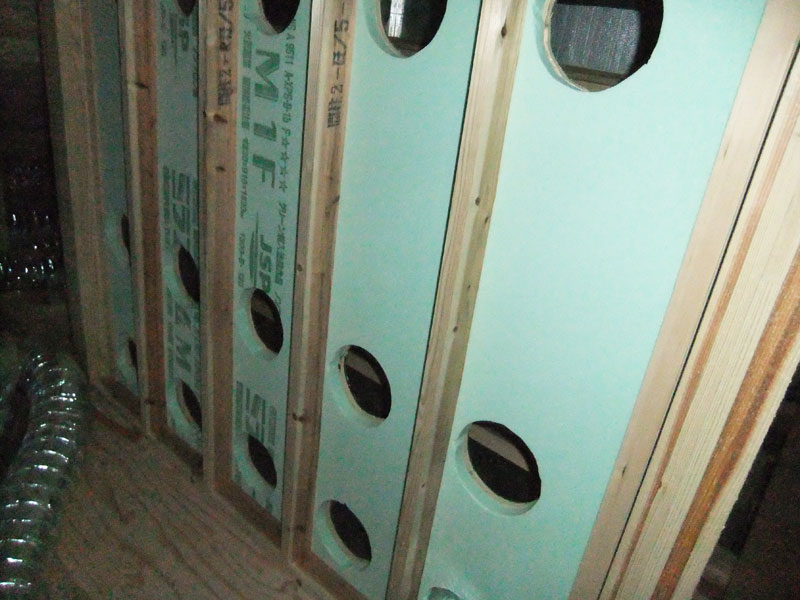

空調室をさらに断熱材で被覆して放熱防止
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/04dc0410109.jpg)

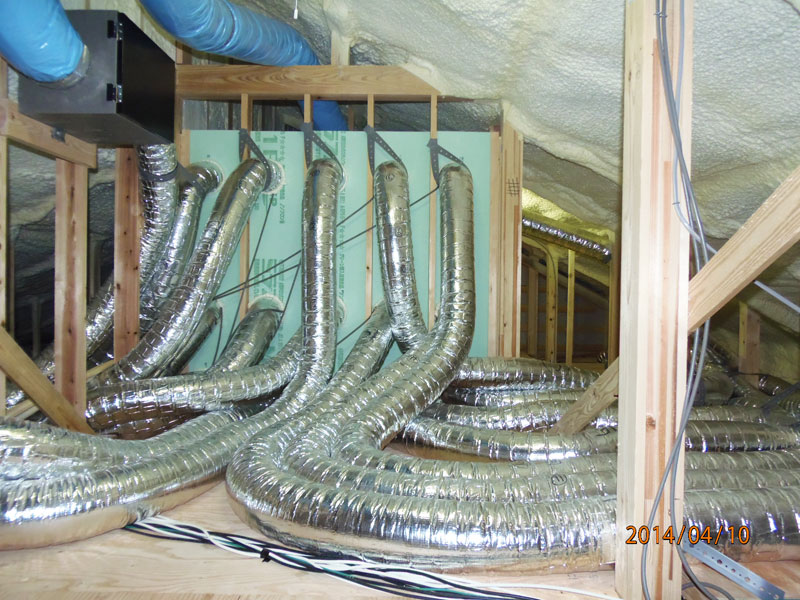

空調室からの給気(送風)ダクト
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/05dc041013.jpg)

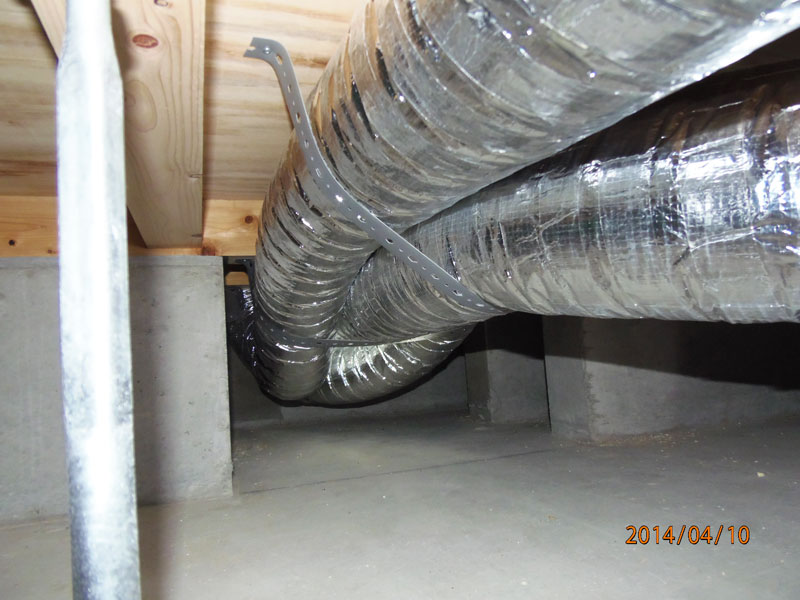

床下の給気ダクト(3ヶ所)
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/06dc042632.jpg)
外部からの給気フィルターBOXと熱交換換気システム、汚れた空気を回収するフィルターBOX
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/07dc042627.jpg)

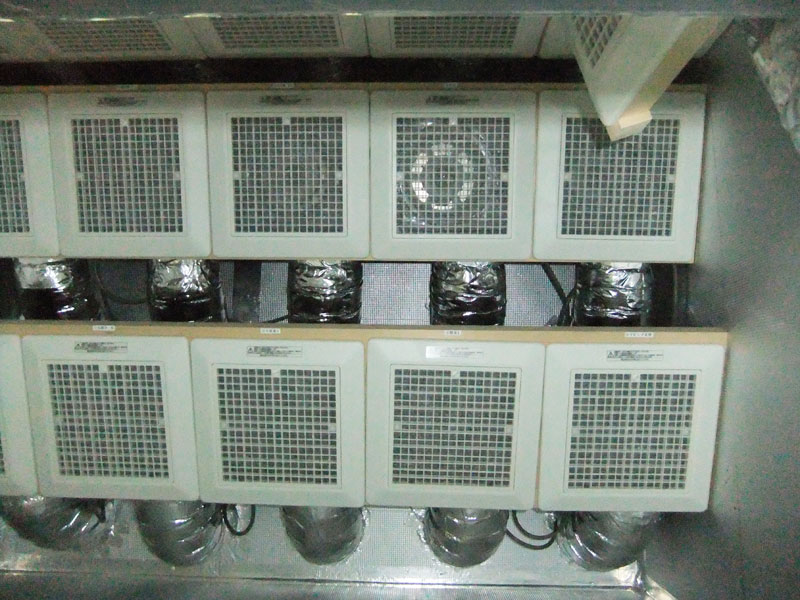

消費電力わずか5W程度のDCファン18台
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/08dc042625.jpg)
排気ダクト以外の室内空気を回収するフィルター
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/09dc042630.jpg)

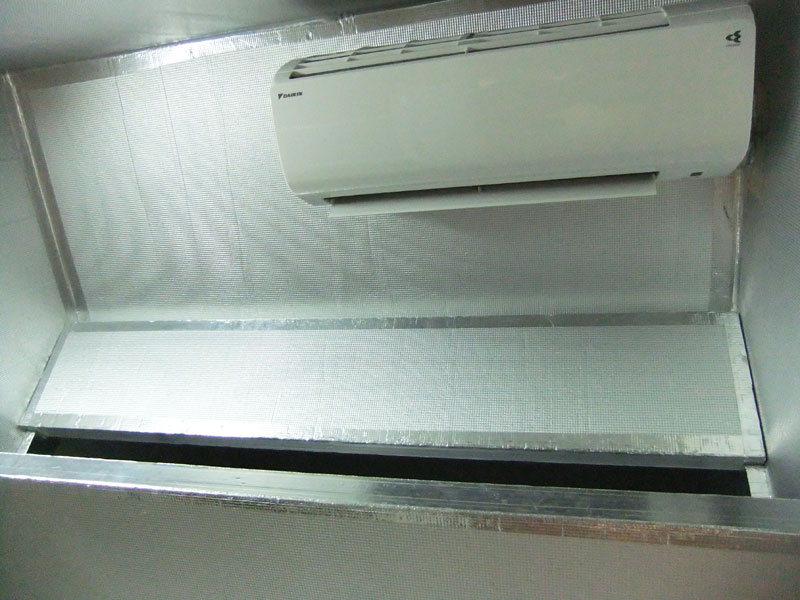

空調室内のエアコン(4kwタイプ)
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/10dc031205.jpg)
風量測定機ですべての送風ダクトをチェック約200㎡を目安に
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/11dc042624.jpg)

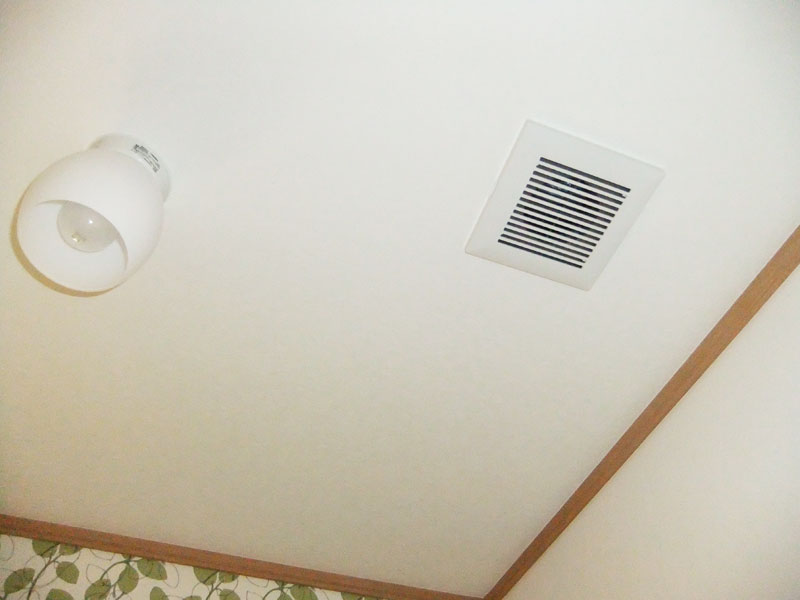

空調室からの給気口
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/13dc042638.jpg)

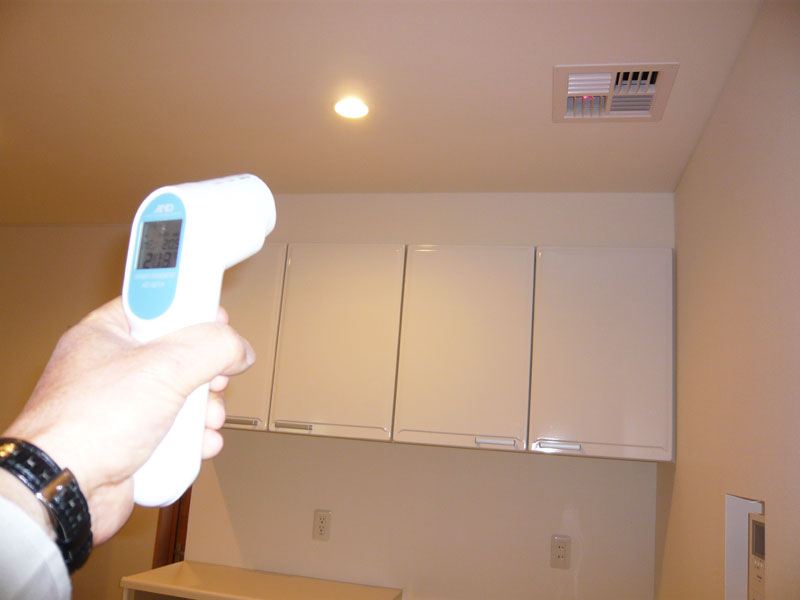

キッチン上部の給気口の温度をチェック
![](https://mrshome.jp/mrshome/wp-content/uploads/2022/11/12045.jpg)

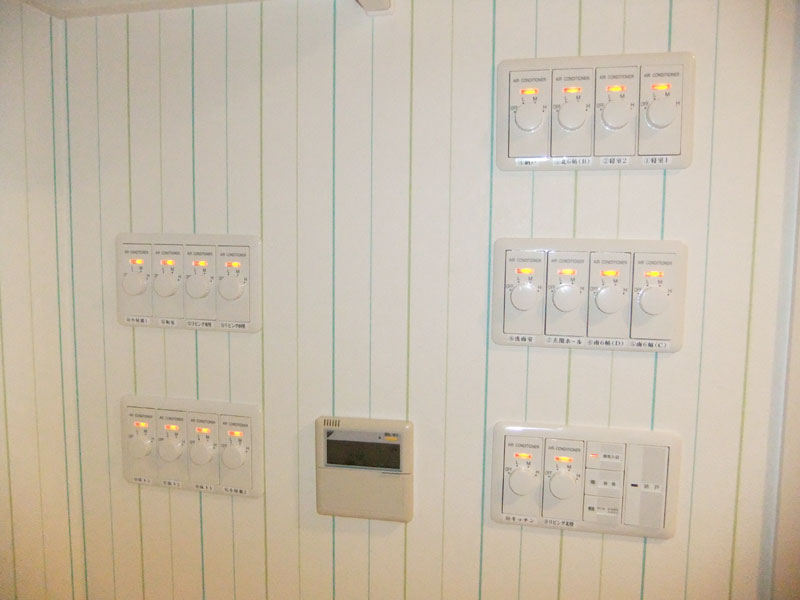

1F納戸で集中管理ができるDCファンのスイッチと空調エアコンのリモコン
